..::: Projet hacheur 20W:::..


Je sais pas si c'est le primtemps qui fait ca mais en ce moment les projets s'enchainent
chez Titane. Maintenant que la technique du moule en platre est metrisee il va falloir mouler...
Le chalumeau n'a plus d'oxygene donc va falloir trouver autre chose pour fondre du bonze
de "vanne". La technique du haut-fourneau va revenir sur le devant de scene. Cette fois ci
plus moyen d'utiliser la soufflerie de seche linge celle si est trop peu pratique et de toute facon
apres 1an et demi passe dehors son etat n'est plus celui des grands jours. Je vais donc me faire
une petite forge/haut-fourneau grace a un bon vieux ventilateur de 2800, les specialistes
comprendronts. Mais galere je n'ai plus d'alim 24V disponible chez moi, je sais pas trop ce que
j'en ai fait, de toute facon c'est pas grave j'ai qu'a en refaire une ca m'occupera. Cette fois si le
cahier des charges est assez simple 24V 20W et si possible reglable. Pour cela un petit
hacheur a MOSFET et NE555 ira tres bien en plus chez conrad ils fonts de beaux transfos
moules 24V 25VA, j'ai plus qu'a passer commande chez ces gens la de tout me composant et
ca ira bien. Ha oui d'ailleur un petit truc a savoir en electronique : Avec des composants neufs
c'est deja exeptionnel que ca marche alors avec de la recup' c'est meme pas la peine. Voila
qui justifira cette folie financiere ...

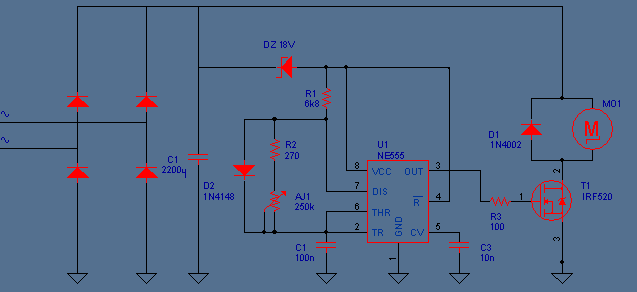

Ca c'est pour la theorie et surtout c'est pas gagne

Un beau transfo tout neuf

Et un lot de composants

Une disposition des composants a en faire pleurer le DrOz...
Et enfin ca y'est la galere commence suite au suicide de la panne du fer a souder chier !

Coup de bol le samedi, le pere a chez lui un beau fer a souder tout neuf et il n'en aura
certainement pas l'utilité durant les 30 prochaines années ...

Voila tout est souder, reste encore a essayer

1,1V comme minimum c'est pas trop mal

52,9V pour maximun, c'est beaucoup mais je ferai avec. Reste a savoir si le NE555 fera de
meme a la longue

Et avec une boite tuperware de la grand mere on a, de suite un beau boitier d'alim ... orange
On rigole pas, parait que c'etait a la mode dans les annees 70 cette couleur.


A noter que prendre un transfomateur avec un sorti 24V pour faire un alim 24V ca peu paraitre
assez logique, mais finalement non c'est une connerie ! Qu'ils sont loin les cours de physique du
pere Mignot... Enfin bref, a la sortie du transfo on obtient une tension efficace de 24V et une fois
redressee et lissee notre tension de sorti est proche de 33V. Notre amie la racine de 2 vient
une fois de plus de nous en faire une. En conclusion un transfo 18V aurait largement suffit et
et j'aurai gagne 400mA dans l'affaire et un regulateur 78L08 en plus d'une zener 12V ne ferai pas de
mal au NE555.
